Теплообменники AW
Трубчатые теплообменники типа воздух — вода
На основе опыта разработки воздуходувок для различных промышленных применений, компания KUBÍČEK производит трубчатые теплообменники типа AW. Устанавливаются на входе или выходе воздуходувки для прямого теплообмена между воздухом/газом и жидкостью.
Простая конструкция
Необслуживаемый
DN 25 — 300
Параметры
Диапазон температур
От -20 до 300 °C
Со стороны газа (макс. давление)
0,6 МПа
Со стороны газа (макс. температура)
300 °C
Со стороны газа (макс. расход)
до 13 200 Нм³/ч
Со стороны жидкости (макс. давление)
0,6 МПа
Со стороны жидкости (макс. температура)
110 °C
Со стороны жидкости (макс. расход)
до 12,5 м³/ч
Присоединительные размеры воды
G3/4 — 2"
Основные выгоды
Простая конструкция
Необслуживаемое оборудование
Для стандартных размеров трубы DN 25 — 300
Долгий срок службы
Эффективный теплообмен
Надежность в эксплуатации

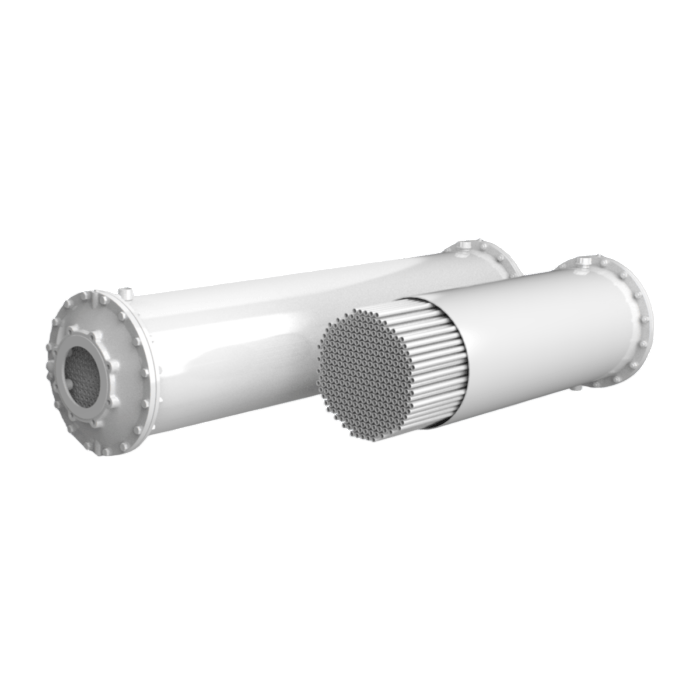

Конструкция теплообменника
- Цилиндрический корпус
- Два присоединительных фланца-крышки
- Патрубки входа и выхода воздуха / газа
- Каркас корпуса из нержавеющей или углеродистой стали
- Внутренняя труба из нержавеющей или углеродистой стали
- Входы и выходы жидкости/воды на внешней стороне
Материалы исполнения
Углеродистая сталь
С обработкой поверхности для сухого воздуха и химически неагрессивных газов
Нержавеющая сталь
Для влажного воздуха и слегка агрессивных газов
Объем поставки
- Теплообменник AW в сборе
- Цилиндрический корпус
- Присоединительные фланцы
- Патрубки входа/выхода
- Крепежный комплект
- Документация и сертификаты
